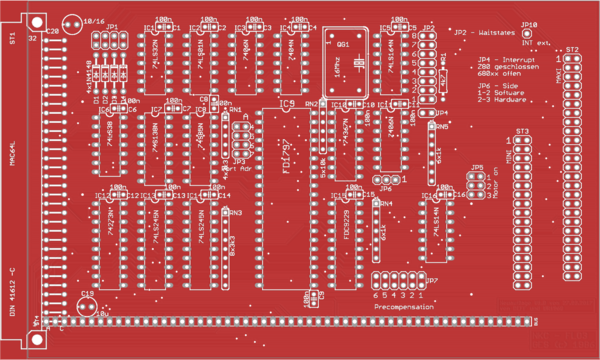

FLO3 - der Floppycontroller

Beim FLO3 handelt es sich um einen Controller zum Betreiben von Diskettenlaufwerken (8", 5,25", 3,5" oder auch GOTEK Emulator) am NKC. Es können bis zu 4 Diskettenlaufwerke angesteuert werden.

Bauteileliste
Stück ID Bezeichnung
1 IC1 74LS32N
1 IC2 74LS01N
1 IC3 7406N
1 IC4 7404N
1 IC5 74LS164N
1 IC6 74LS38
1 IC7 74S138N
1 IC8 74S85N
1 IC9 FD1737
1 IC10 74367N
1 IC11 7406N
1 IC12 74273N
1 IC13 74LS245N
1 IC14 74LS245N
1 IC15 FDC9229
1 IC16 74LS14N
16 Kerko 100n
4 Diode 1N4148
2 Kondensator 10uF/16V
1 RN1 4X 3K3 OHM Netz
1 RN2 5X 10K OHM Netz
1 RN3 8X 3K3 OHM Netz
2 RN4,RN5 6X 1K OHM Netz
1 R1 4K7 OHM
1 Oszillator 16 MHz
